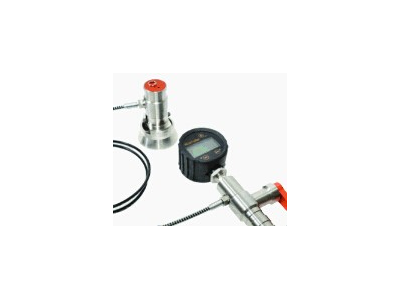

Elcometer 506 是轻巧,携带方便和易于使用的附着力测试仪,可提供模拟或数字附着力测试仪.适用于无论是在现场或在实验室测量拉拔式附着力的涂层为50MPa(7250psi)。
Elcometer506的设计在旋转手摇柄时, 可以确保在整个范围内,轻松均匀的施加压力,确保可重复的结果,精确度为±1%。
Elcometer 506 快速连接14.2、20和50mm直径的锻模连接件和多样附件,允许涂层附着力测试在平面,曲面,厚和薄基体 - 包括金属,木材,混凝土和其他纤维材料。
Elcometer506的测试头(制动器)已被设计成小型,符合人体工程学和携带方便 -是单手测试涂层的附着力,即使是在笨拙或密闭空间的理想选择。
垂直表面上的安全测试也被考虑在内。使用磁性拉线夹附件,制动器可保持牢固-防止意外损坏周边地区
表面和锻模预处理
1. 选择平坦的测试区,测试区需足够大以放置附着力测试仪。
2. 研磨锻模和表面,清除表面的灰尘—尽量降低“粘合”失败风险。
紧固锻模
3. 正确混合粘合剂,在整个锻模面上均匀涂抹粘合膜。
4. 测试标准要求,需垂直测试面拉拔锻模。因此,锻模需附着在预处理的测试平面上(参见以下图片)。给锻模均匀施加压力,确保锻模面平行于测试面。
5. 从锻模周围去除多余的粘合剂,使其完全固化。固化过程中,在垂直表面上附着锻模时,需使用测试带。
6. 需要时,锻模完全固化后,使用提供的锻模割刀在锻模周围划破涂层。
7. 连接制动器到锻模上,开始测试。
评估附着力测试
拉拔测试若有效,涂层需至少覆盖50%的锻模面。如果仪器出现故障,锻模上没有涂层,或涂层仅覆盖少于50%的锻模面,拉拔测试无效,应重新测试。
当每层涂层均已脱落,锻模和测试面板上留有相同的涂层,称为‘粘合破坏’。
当涂层与另一层涂层的界面处脱落(锻模上留有一层涂层,基体上留有另一层涂层),或基体上的涂层已脱落(锻模上留有涂层,基体无涂层),会出现“脱胶”。
注:如果胶水脱落值高于指定值,可报告附着力已超出了单次测试的规定值。
附件
部件编号 | 产品描述 | ||
F506-20A | Elcometer 506模拟附着力测试仪套件;20mm | ||
F506-20AC | Elcometer 506模拟附着力测试仪套件;20mm—带证书 | ||
F506-20D | Elcometer 506数字式附着力测试仪套件;20mm | ||
F506-20DC | Elcometer 506数字式附着力测试仪套件;20mm—带证书 | ||
F506-50A | Elcometer 506模拟附着力测试仪套件;50mm | ||
F506-50AC | Elcometer 506模拟附着力测试仪套件;50mm—带证书 | ||
F506-50D | Elcometer 506数字式附着力测试仪套件;50mm | ||
F506-50DC | Elcometer 506数字式附着力测试仪套件;50mm—带证书 | ||
精确度 | 量程的±1% | ||
压力等级 | 26 MPa (3800 psi) | ||
14.2mm(0.56”)锻模 | 20mm(0.76”)锻模 | 50mm(1.96”)锻模 | |
工作范围 | 4至50MPa(600至7200psi) | 2至25MPa (300至3600psi) | 0.3至4MPa (50至580psi) |
刻度分辨率 | 模拟:0.1MPa (10psi) | 模拟: 0.1 MPa (10 psi) | 模拟: 0.05 MPa (5 psi) |
仪器长度 | 290mm (11.5”) | 290mm (11.5”) | 290mm (11.5”) |
制动器高度 | 85mm (3.4”) | 85mm (3.4”) | 110mm (4.3”) |
仪器重量 | 1.8kg (4lb) | 1.8kg (4lb) | 2.0kg (4.4lb) |
套件重量 | 4kg (8.8lb) | 4kg (8.8lb) | 5.2kg (11.5lb) |
电池类型 | 2节LR6(AA)碱性干电池(仅限于数字式)电池寿命:2000个小时 | ||
包装清单: | |||
20mm套件 | 带20mm锻模(x10)的Elcometer 506附着力测试仪、20mm锻模标准支撑环、20mm锻模割刀手柄、20mm锻模割刀、Araldite标准两部分环氧粘合剂(2 x 15ml软管)、研磨垫、提箱、2节 LR6(AA)电池(仅限于数字式)、检测证书和操作手册。 | ||
50mm套件 | 带50mm锻模(x6)的Elcometer 506附着力测试仪、50mm锻模标准支撑环、50mm锻模刀杆、50mm锻模割刀、Araldite标准两部分环氧粘合剂(2 x 15ml软管)、研磨垫、提箱、2 x LR6(AA)电池(仅限于数字式)、检测证书和操作手册。 |
# 使用带14.2mm(0.56”)锻模的模拟仪器时,20mm锻模刻度读数乘以2。
标准:
ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1348, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062
